Sterownik prą…du stał‚ego DC2406 24V/20A
Napięcie zasilające 24 V DC
Tolerancja U zasilania 16 - 34 V DC
Prąd znamionowy 20 A
Przeciążenie 1 min. 100%
Programowanie DC-TDA1
Temperatura pracy -20 st. C do + 40 st. C

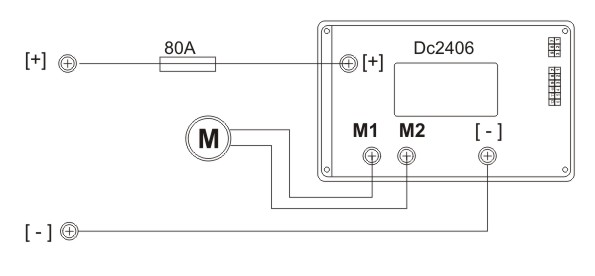

Ogólny schemat połą…czenia obwodów mocy





Schemat połą…czenia obwodów sterują…cych. (wtyczka molex obwodów ster. w zakresie dostawy)





Możliwośc‡i sterowania ukł‚adem:

praca - obroty prawe
praca - obroty lewe
regulacja prędkoś›ci wejś›ciem analogowym
rampa rozruchowa zakres regulacji 0,5 do 4 s
rampa hamowania zakres regulacji 0,5 do 4 s
max prę™dkość obroty w prawo - zakres 50 - 100 %
max prę™dkość‡ obroty w lewo - zakres 50 - 100 %
druga rampa rozruchowa zakres regulacji 0,5 do 4 s
druga rampa hamowania zakres regulacji 0,5 do 4 s





Schemat podął…czenia programatora DCTDA1, oraz obwodów sterują…cych.
Szczegół‚y programatora i programowania można znaleźć‡ TUTAJ.





Długość (mm) Szerokość (mm) Wysokość (mm) Waga (kg)
160 105 60 0,60





Widok elektroniki bez obudowy.
